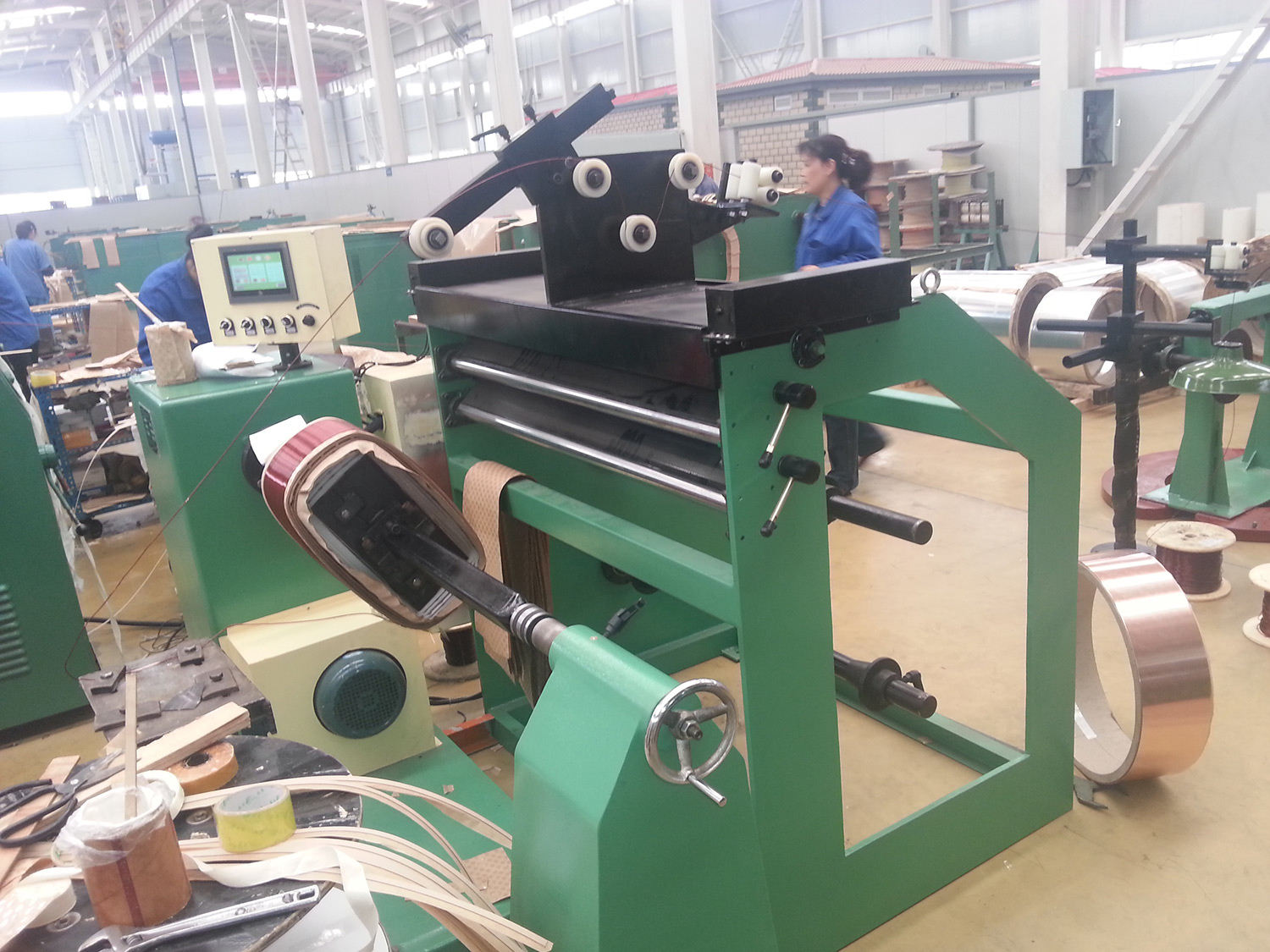

ZR-600型自動排線繞線機
一、用途:自動繞線機適用于各類中小型配電變壓器、非晶合金變壓器、互感器、電抗器線圈及類似工藝的線圈繞制。設備由卷繞主機、自動排線裝置、層絕緣供給裝置、漲力可調放線架、PLC控制及伺服驅動系統等組成。具有自動化程度高、功能齊全、扭矩大等優點，保證了線圈繞制時軸向緊密度和幅向緊實度。
二、技術參數：
1 中心高 800mm
2 繞線有效寬度 100mm—600mm
4 工作轉速 0—260r/min
5 調速方式 無級變頻調速，啟動及停止時間可設定
6 適用工件范圍 外徑 ≤600mm 內徑 ≥80mm
軸向高： ≤600mm
7 電機功率 4kw（絕緣等級為F級）
8 計數器最大設定圈數 9999.9
9 導線規格 漆包線： Φ1 mm—Φ3 mm
10 自動排線功能 調節線徑最小間距0.01mm
11 計數方式 5位數顯、可予置總?cè)?shù)及總?cè)?shù)內最多可三十段分予置、可逆計數、停電保持功能
12工作環境要求： 環境溫度不高于50℃、電壓及波動 AC3×380V±10%
三、功能特點：
1本機采用變頻調速變速系統，可預置總?cè)?shù)、分層圈數，各種容量（KVA）變壓器線圈繞制數據可記憶儲存，無需重復輸入，線圈出頭位置程序內可設定，到出頭位置后自動提前減速停止以方便繞線工操作，所以大大提高了工作效率、降低了勞動強度。
2 電機具有制動功能，斷電自動剎車，靈敏可靠、噪音低。
3 電器采用變頻調速，由變頻器控制制動，故起動、停車時間可以設定，使之達到繞線的最佳狀態。
4 變頻調速范圍廣，調速準確、穩定；操作頁面顯示清晰、簡單；操作方便可靠、自動排線精度高。
5 采用伺服電機及松下PLC控制糸統，高清晰度操作屏實行顯示和人機對話，采用滾珠絲桿傳動及直線滾珠道軌滿足排線精確。
6排線裝置上設有漲緊功能，漲力可調，以滿足不同線徑漲緊要求。
7 繞線前可按不同線徑,方便的設定自動排線節距。在繞線過程中，對可能出現的誤差可自動加以微調，確保線圈緊密。
